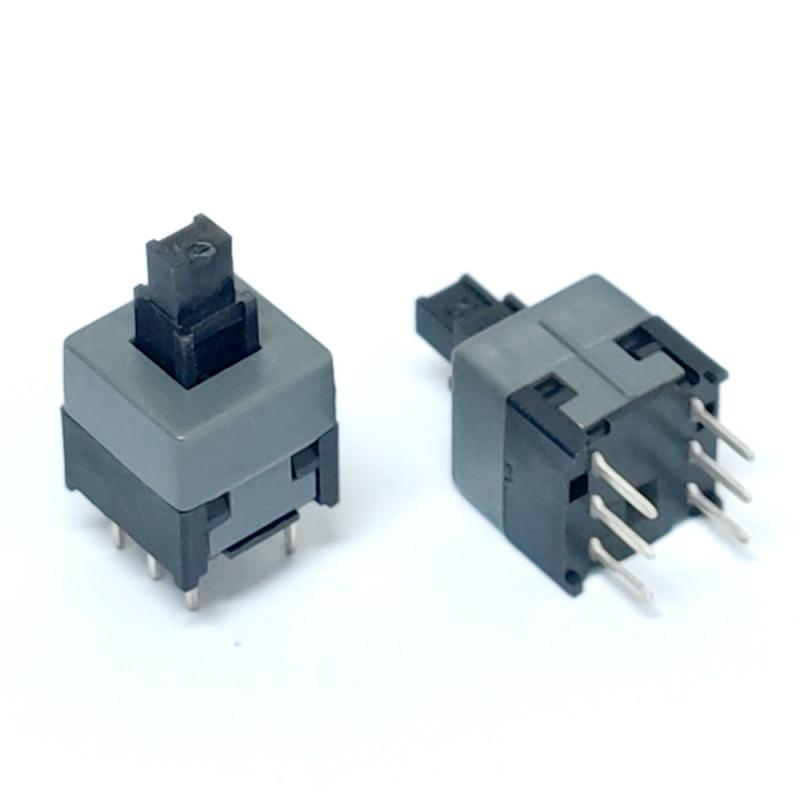

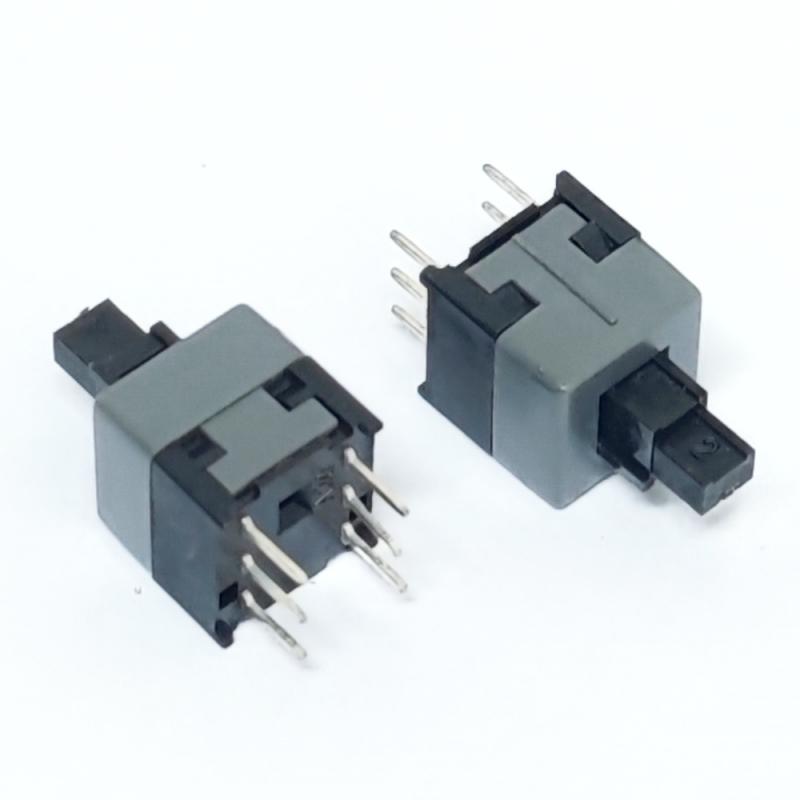

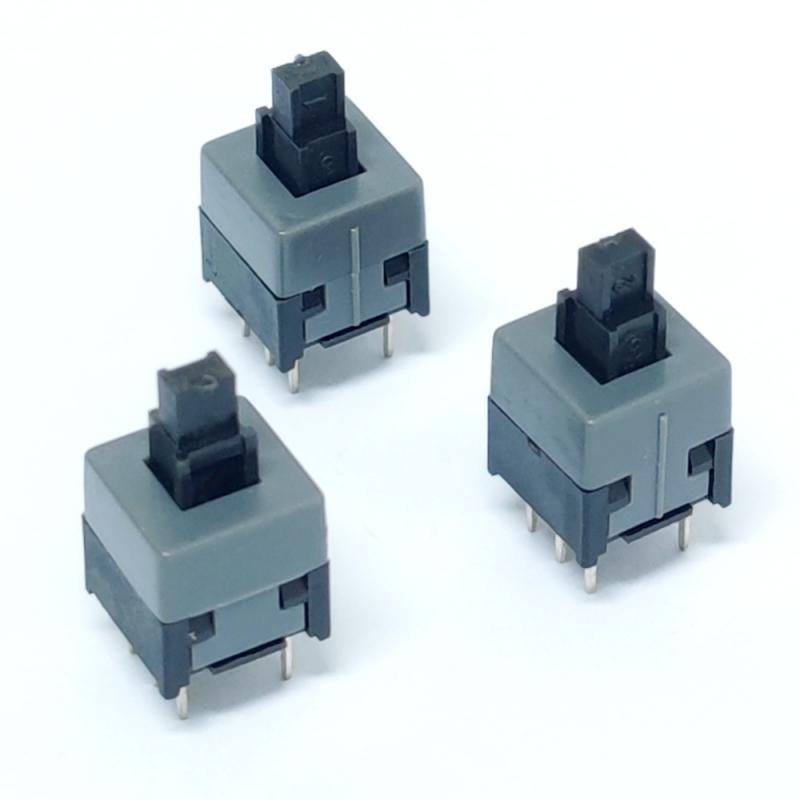

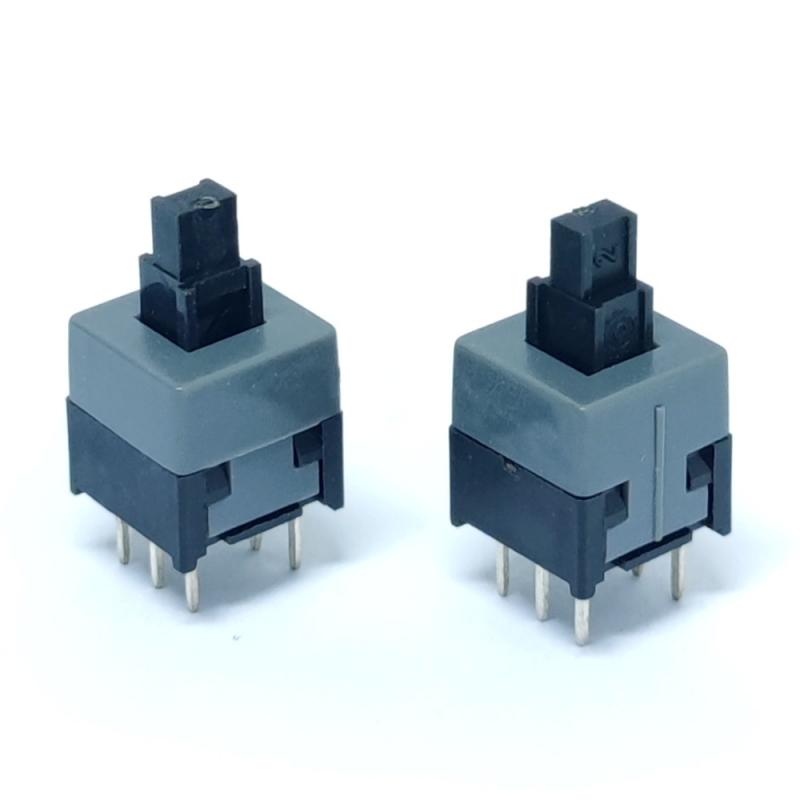

Interruptor de enclavamiento cuadrado con terminales DIP de 8,5 x 8,5 mm

Interruptor pulsador autoblocante/no bloqueable DIP de 6 pines y 8,5 x 8,5 mm

Especificación

Tipo: Interruptor pulsador táctil para montaje en PCB de 8,5*8,5 mm

Especificaciones: CC 30 V 0,1 A

Resistencia de contacto: ≤100 mΩ

Resistencia de aislamiento: ≥100 MΩ

Fuerza operativa: 230±70 gf

Recorrido total: 2,5 ± 0,2 mm

Vida útil: 3000 ciclos

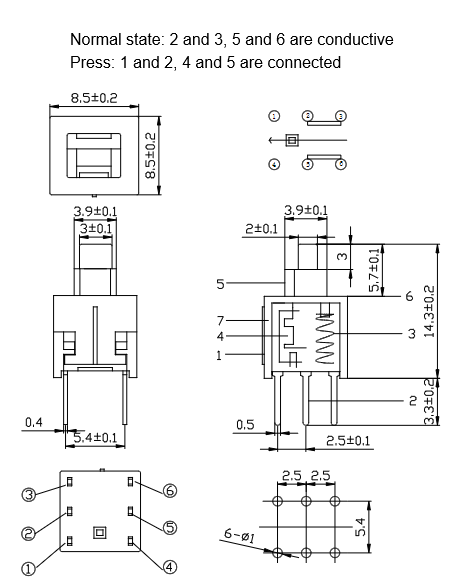

Esquemático

Interruptor táctil de enclavamiento para electrónica industrial y de consumo.

Característica clave

Modo de autobloqueo: Presione una vez para bloquear el circuito en estado ON, presione nuevamente para liberarlo y volver al estado OFF,

Ideal para aplicaciones de control de potencia y conmutación de modos.

Modo sin bloqueo: Pulsa para activar, suelta para reiniciar; ideal para funciones de activación momentánea, entrada de señal y reinicio.

Diseño DIP de 6 pines: Configuración estándar DPDT (doble polo, doble tiro), admite control de doble circuito y es compatible con diseños de PCB universales.

Retroalimentación táctil: Pulsación nítida y uniforme con cada accionamiento, lo que garantiza un funcionamiento fiable y la confianza del usuario.

Guía de instalación y soldadura

Tipo de montaje: Montaje de PCB con orificios pasantes

Recomendación de soldadura: Utilice el método de soldadura por inmersión automática a 255℃.

El tiempo máximo de soldadura no debe exceder los 5 segundos para evitar un calentamiento excesivo y daños a los componentes internos.

Nota de instalación: Asegúrese de que los pines estén correctamente alineados con los orificios de la placa de circuito impreso y evite doblarlos durante la instalación.

Diseño de almohadillas de PCB recomendado: Proporcionar un diseño de almohadilla estándar para interruptor de 6 pines de 8,5 x 8,5 mm, descargable para ingenieros.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los interruptores de 8,5x8,5 mm con bloqueo automático y sin bloqueo?
A: Los interruptores autoblocantes permanecen en la posición de encendido después de pulsarlos, por lo que se requiere una segunda pulsación para apagarlos.

Los interruptores sin bloqueo (momentáneos) solo se activan mientras se presionan y se restablecen al soltarlos.

P2: ¿Qué certificaciones tienen sus interruptores de enclavamiento de 8,5x8,5 mm?
A: Todos nuestros interruptores cumplen con las normas RoHS, ISO9001, ISO14001, 1045001, REACH y otras certificaciones.

P3: ¿Cuál es la cantidad mínima de pedido (MOQ) para interruptores personalizados de 8,5x8,5 mm?
R: El pedido mínimo estándar es de 5000 unidades, y también aceptamos pedidos personalizados de lotes pequeños para proyectos de I+D.

P4: ¿Pueden proporcionar modelos 3D o archivos CAD para el interruptor de 8,5x8,5 mm?
R: Sí, proporcionamos planos de dimensiones en 2D y archivos STEP en 3D gratuitos para todos nuestros productos estándar.

P5: ¿Cuál es el plazo de entrega para la producción en masa?
R: El plazo de entrega estándar es de 7 a 15 días después de la confirmación de la muestra, y ofrecemos producción acelerada para pedidos urgentes.
