Interruptor pulsador táctil THT de 4 pines

ElInterruptores táctiles de orificio pasanteun componente electrónico común, que se fija mediante soldadura a través de los pines insertados en los orificios de la PCB (placa de circuito impreso)

Marca:
Gangyuan
Artículo No.:
KAN0648A-0311A100-B4
Orden (MOQ):
500
Pago:
100% before production
Origen del producto:
Wenzhou
Color:
Black
Puerto de embarque:
Ningbo or Shenzhen
Tiempo de espera：
7-15 working days

Ancho
6.00mm x 6.00mm
Tipo de montaje
Through Hole
iluminacion
Non-llluminated
Clasificación del IP
IP4X

Contáctenos

Detalle del producto

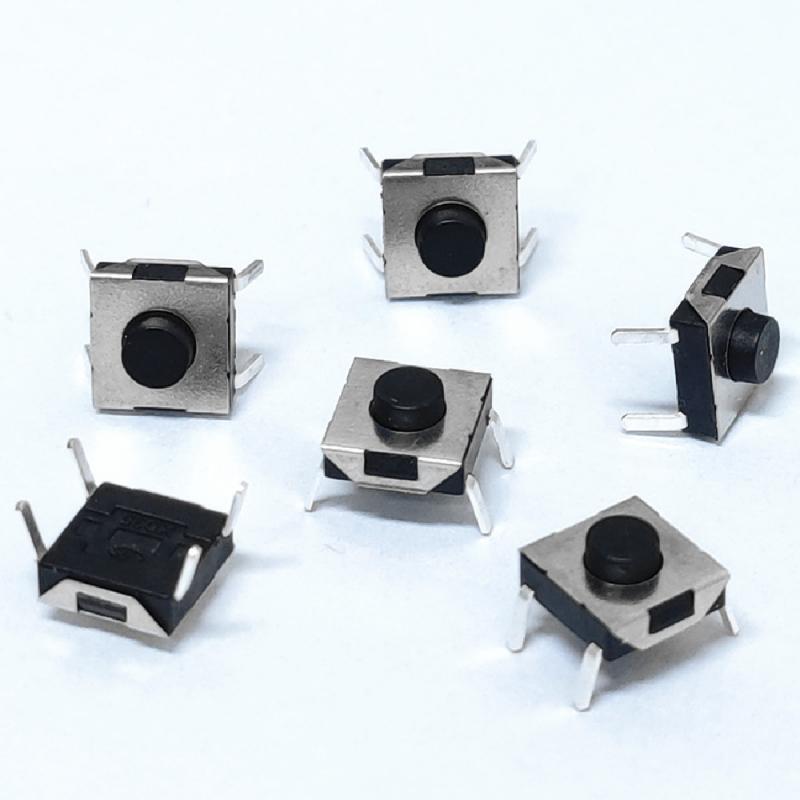

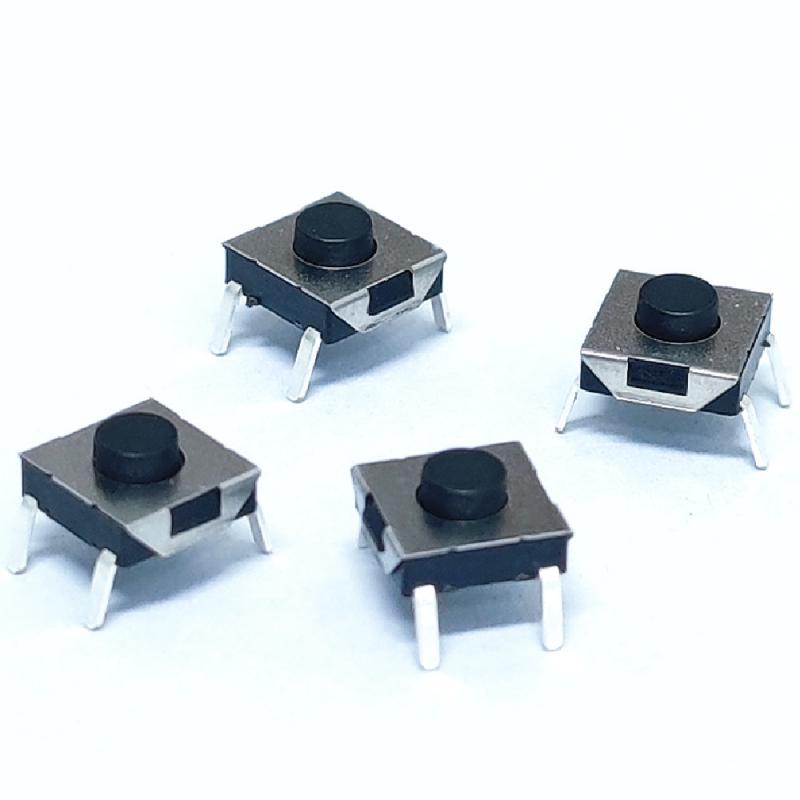

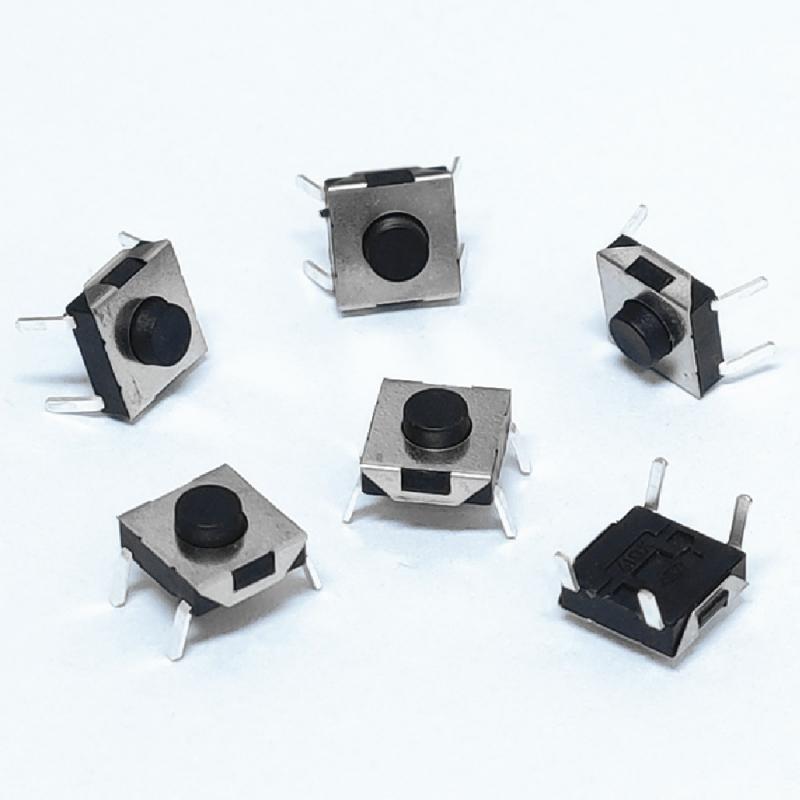

Mini interruptor táctil redondo de 6 x 6, 50 mA, 12 V CC, para placa PCB.

Especificaciones típicas

Tipo: Interruptor microtáctil de 6 mm

Clasificaciones: CC 12 V 50 mA (máx.) CC 1 V 10 μA (mín.)

Fuerza de operación: 100 ± 30 gf

Recorrido completo: 0,25 ± 0,15 mm

Vida útil: 1.000.000 de ciclos

Altura del producto: 3,1 mm

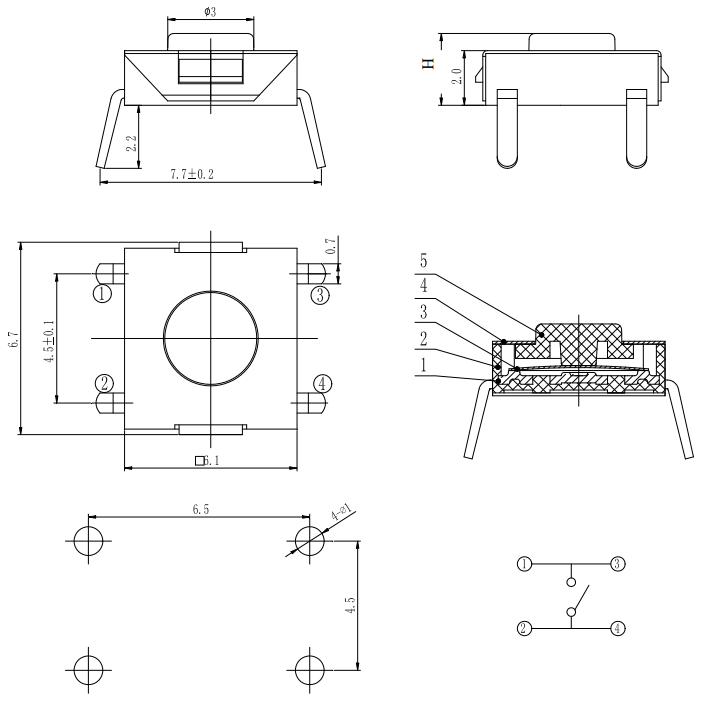

Esquema del interruptor táctil

Interruptor táctil de accionamiento superior / Interruptor táctil de microinterruptor / Interruptor táctil estándar

Solicitud

Electrónica de consumo: teclados, mandos a distancia, controladores de juegos.
Control industrial: paneles de instrumentación, equipos PLC.
Electrodomésticos: hornos microondas, paneles de control de lavadoras.
Electrónica automotriz: audio del automóvil, botones de control central

Notas:

a、El tamaño de la almohadilla del sustrato impreso se muestra en el diagrama del producto.

b、En el caso de utilizar soldador, las condiciones de soldadura deberán ser de 350 ℃ como máximo y 3 segundos como máximo.

c、Evitar la penetración de flujo desde la parte superior del interruptor

d、Después de soldar los interruptores, tenga cuidado de no limpiarlos con solvente u otros productos similares.

e、Inmediatamente después de soldar los interruptores, tenga cuidado de no cargar demasiado las perillas de los interruptores.

f、Tenga cuidado de no aplicar una carga estática excesiva ni golpear los interruptores.

g、Tenga cuidado de no amontonar las placas de circuito impreso después de soldar los interruptores.
