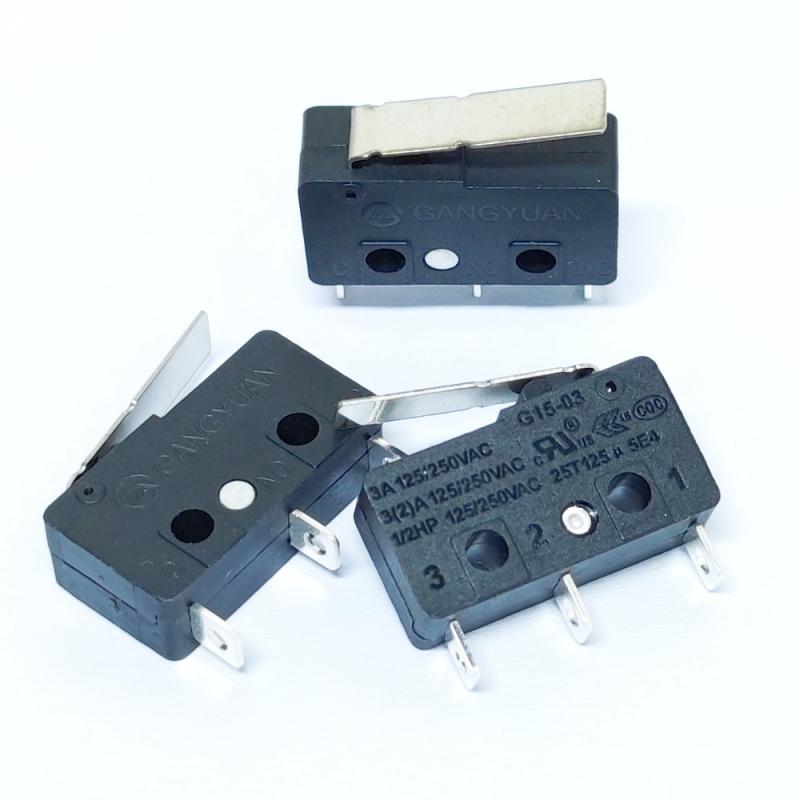

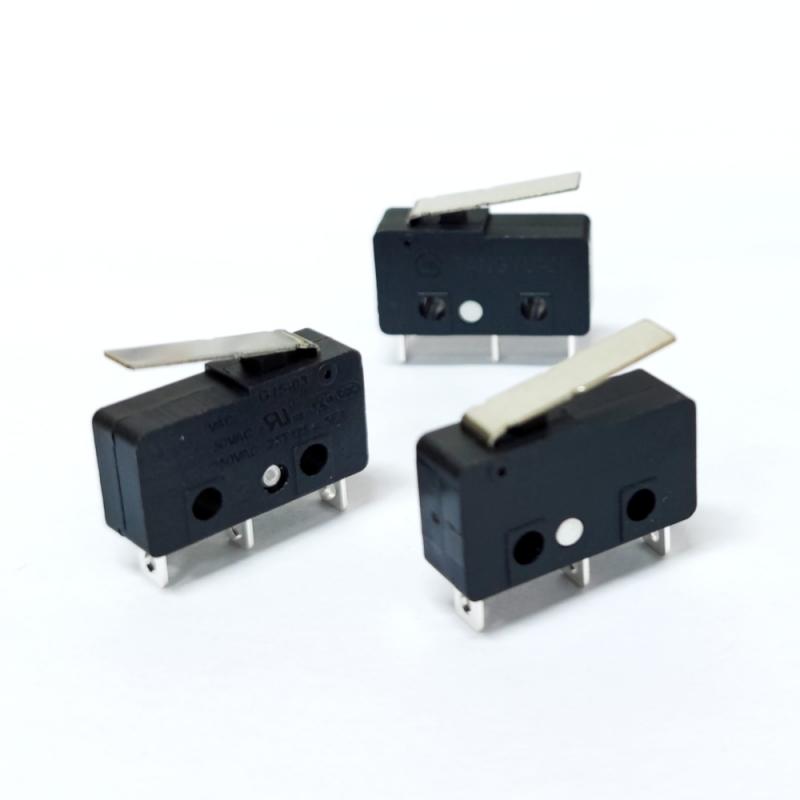

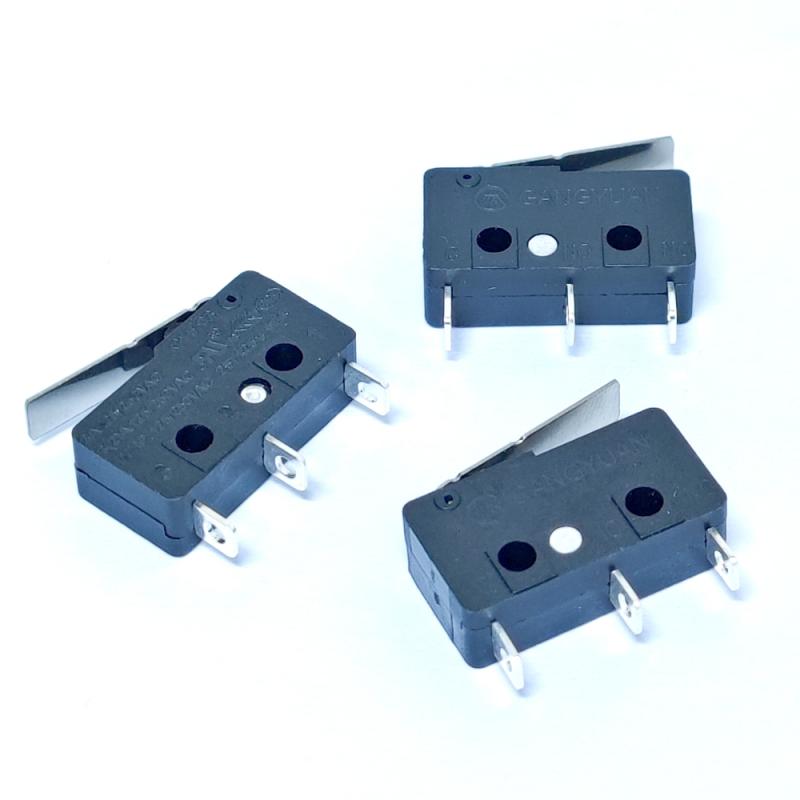

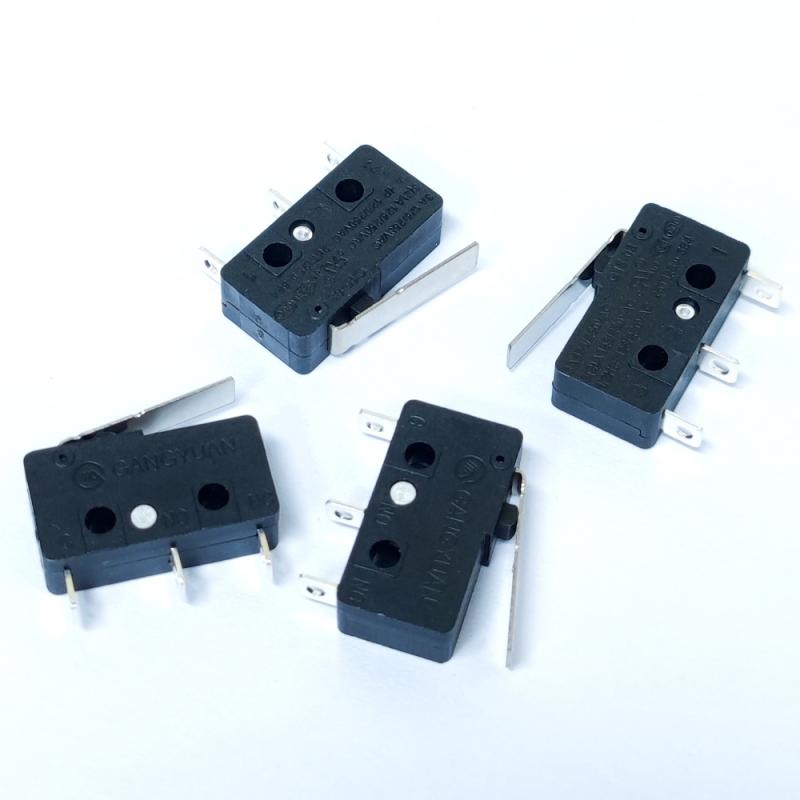

Microinterruptor de 3 A y 250 V CA con palanca

Microinterruptor momentáneo SPDT tipo soldadura con palanca de bisagra

Especificación

Tipo: Microinterruptor 25T125 5E4

Tensión nominal: 125/250 V CA

Clasificación actual: 3A

Resistencia de contacto: ≤100 mΩ

Resistencia de aislamiento: ≥100 MΩ

Tensión de resistencia dieléctrica: 1000 V CA 1 min

Temperatura de soldadura: 260 ± 5 ℃ 5 s

Rango de temperatura de funcionamiento: -25℃～+85℃

Fuerza de operación: 40 ± 20 gf

Tiempo de vida (ciclos de apareamiento): 10000 ciclos

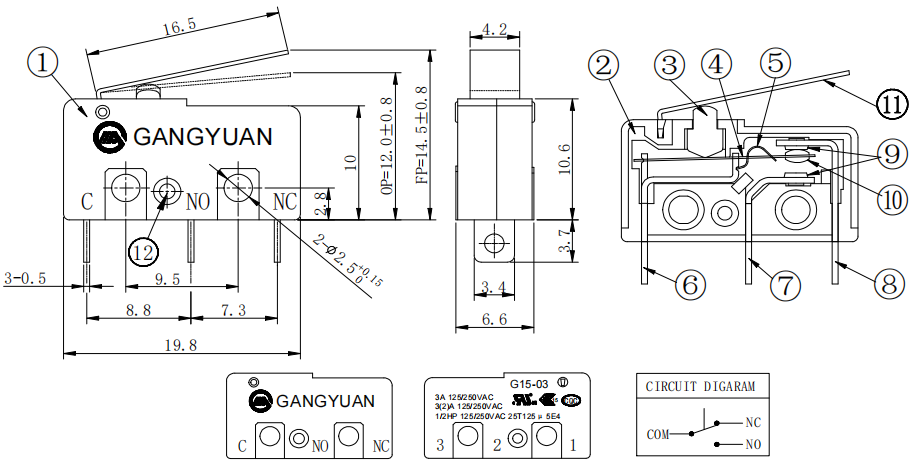

Circuito de microinterruptor

Casos de aplicación

Escenarios específicos:

1. Cafetera (botón de inicio/parada)

2. Hervidor eléctrico (interruptor de protección contra ebullición en seco)

3. Horno (interruptor de seguridad controlado por la puerta)

4. Horno microondas (bloqueo para niños/interruptor de función)

5. Aspiradora (encendido/apagado)

Ventajas principales

Diseño estructural: 3 pines de soldadura admiten soldadura directa a la PCB o fijación al panel con tornillos, lo que garantiza una instalación segura.

El mango proporciona un movimiento de presión claro y una respuesta táctil para evitar toques accidentales, lo que lo hace adecuado para situaciones que requieren

"control manual preciso" (como inicio y parada del dispositivo, cambio de modo).

Rendimiento eléctrico: Admite un amplio rango de voltaje de 125 V/250 V CA (que cubre los estándares de energía comerciales y domésticos globales)

Y transporta una corriente de 3 A (lo que cumple con los requisitos de circuito de la mayoría de los dispositivos pequeños). No requiere diseño adicional de reductor ni derivación, lo que simplifica el desarrollo del circuito por parte del cliente.

Diseño estandarizado: Como modelo convencional, adopta una tecnología de producción madura, con un suministro estable de materias primas (como materiales de contacto y plásticos de carcasa),

Puede responder a los pedidos rápidamente (tiempo de entrega corto) y el costo unitario es controlable, adecuado para compras al por mayor.

Adaptación del escenario: Al ajustar la forma del mango (como cabeza plana, rodillo, con bloqueo) o la disposición de los pines de soldadura, puede adaptarse rápidamente a los requisitos de instalación de diferentes dispositivos.

(como el tamaño de la apertura del panel, el diseño de PCB) sin grandes modificaciones de diseño.

Valor de la certificación: El interruptor ha pasado certificaciones UL, ENEC, KC, ROHS y otras y se puede integrar directamente en los productos del cliente sin modificaciones adicionales. Ayudando a los clientes a obtener acceso rápido a los mercados objetivo.

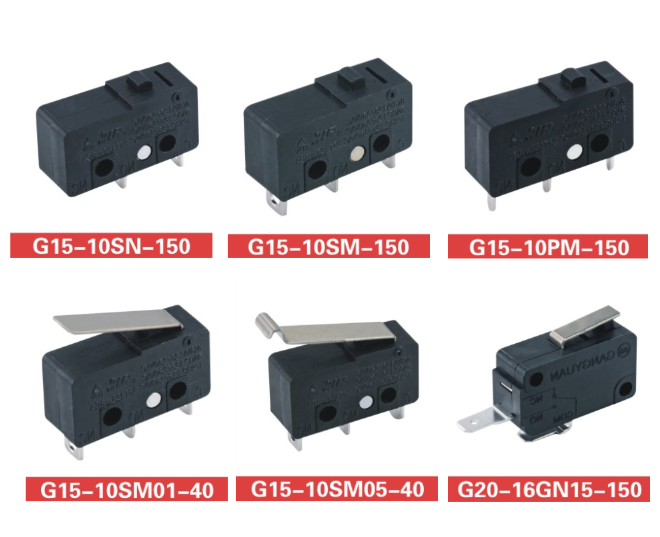

Microinterruptor de ratón en miniatura Microinterruptor automático SPST-NO Microinterruptor de rodillo corto
