¿Por qué fallan los interruptores? Mala conductividad, conexión inestable y fallo de contacto: una guía completa de preguntas frecuentes sobre interruptores táctiles, microinterruptores y de bloqueo.

Introducción

Los interruptores táctiles, los microinterruptores y los interruptores autoblocantes (mantenidos) se encuentran entre los componentes de control más utilizados en la electrónica de consumo, los controles industriales y los sistemas automotrices.

Entre los fallos de campo que se informan con mayor frecuencia se encuentran: no conductividad (circuito abierto cuando debería estar cerrado), Conexión deficiente o inestable y fallo de contacto. .

Este artículo explica sistemáticamente las causas fundamentales de estas fallas, proporciona métodos prácticos de diagnóstico in situ y ofrece medidas preventivas y directrices de selección para ayudar a los ingenieros y al departamento de adquisiciones.

Los profesionales reducen las tasas de defectos y mejoran la fiabilidad del producto.

1. Clasificación por modo de fallo

1.1 Fallos de conductividad: Sin conductividad, mala conductividad, conexión intermitente.

Síntoma A: No hay continuidad al accionarse (el contacto normalmente abierto no se cierra).

Causas comunes:

Oxidación por contacto – Esta es la causa más común. Los contactos de plata expuestos al aire forman gradualmente una película aislante debido a los gases que contienen azufre u oxígeno.

El problema se vuelve crítico bajo cargas de bajo nivel (corriente/voltaje pequeños) porque la película de óxido no puede ser destruida por la señal débil.

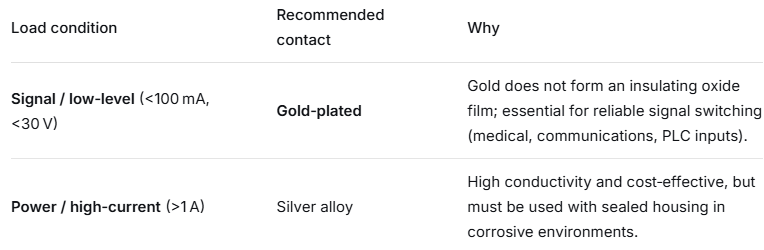

Es por eso que contactos chapados en oro son obligatorios para aplicaciones de nivel de señal.

Entrada de flujo – Durante la soldadura por ola o manual, el fundente puede penetrar en la carcasa del interruptor a través de pequeños huecos y depositarse en los contactos, creando una capa aislante.

Polvo o partículas extrañas – En ambientes polvorientos, las partículas que entran en el interruptor obstruyen el contacto entre la cúpula y el terminal fijo.

Deformación permanente o fatiga del resorte/cúpula de contacto. – Tras un uso repetido, la cúpula puede agrietarse o perder su capacidad de recuperación, impidiendo un cierre adecuado.

Síntoma B: Conexión inestable (señal intermitente)

Causas comunes:

Pequeña área de contacto – La cúpula solo hace contacto con el terminal fijo en un punto diminuto, lo que hace que el interruptor sea susceptible a vibraciones o a una ligera desalineación.

Vibración o impacto – En entornos con alta vibración, los contactos pueden separarse momentáneamente. A menudo se requiere una fuerza de operación (FO) mayor.

Erosión del arco debido a desajuste de carga – Al conmutar cargas inductivas (motores, solenoides) o cargas capacitivas (fuentes de alimentación, condensadores), el arco eléctrico que se produce al abrir el circuito puede quemar la superficie de contacto, aumentando drásticamente la resistencia de contacto.

Degradación del sellado que provoca la entrada de humedad. Incluso los interruptores con clasificación IP pueden perder su estanqueidad si la funda de goma está dañada o si el montaje es incorrecto. La humedad, mezclada con el carbono generado por el arco eléctrico, crea una capa aislante.

Causas comunes:

Oxidación por contacto severa – La exposición prolongada al aire húmedo o contaminado genera una gruesa capa de óxido que requiere mucha fuerza para ser atravesada temporalmente.

Obstáculos causados por escombros extraños – El polvo o los residuos pegajosos dentro del interruptor impiden el movimiento de la cúpula.

• Síntoma A: Reducción o ausencia del clic táctil – Generalmente indica fatiga del metal en la cúpula o el resorte. El interruptor aún puede funcionar, pero la ausencia del "clic" es una señal temprana de una falla inminente.
• Síntoma B: El interruptor no regresa después de soltarlo. – Provocado por atascos mecánicos (partículas, flujo adhesivo) o un recorrido excesivo que deforma plásticamente el resorte. Compruebe también la geometría del actuador.
• Síntoma C: Recorrido insuficiente para activar el interruptor. – El actuador externo ofrece un recorrido demasiado corto, sin alcanzar la distancia de recorrido adicional requerida. Por regla general, el recorrido del actuador debe ser superior al 70-80 % del recorrido total del interruptor.

• Recubrimiento delgado: aumento temprano de la resistencia Cuando el recubrimiento de los contactos es demasiado delgado, el desgaste mecánico expone rápidamente el metal base, lo que provoca que la resistencia de contacto supere los límites aceptables mucho antes de que se agote la vida útil mecánica.
• Viaje excesivo – El funcionamiento prolongado con un recorrido excesivo acelera la fatiga del resorte/cúpula, acortando la vida útil tanto mecánica como eléctrica.
• Sobrecorriente que provoca soldadura por contacto o transferencia de material – Si se supera la corriente nominal, se produce un arco eléctrico intenso. Los contactos pueden soldarse (el contacto normalmente abierto no se abre) o transferir material (el contacto normalmente cerrado no se cierra).

Proporcione a sus clientes pasos sencillos para verificar si un interruptor está realmente defectuoso o si el problema reside en otro lugar.

Medir la resistencia de contacto – Ajuste el multímetro al rango de resistencia de 200 Ω (o modo de continuidad). Mida la resistencia entre los terminales del interruptor, tanto en la posición libre como en la activada. Un interruptor en buen estado presenta una resistencia estable inferior a 100 mΩ. Las lecturas superiores a 1 Ω o los valores erráticos indican un problema.

Inspección visual Busque carcasas agrietadas, goma de sellado dañada, terminales descoloridos o corroídos. El polvo blanco (producto de oxidación) o los rastros de carbono negro indican fallas en el sellado o daños por arco eléctrico.

Compruebe las uniones de soldadura. – Las soldaduras frías, la soldadura insuficiente o las bolas de soldadura que puentean los terminales a menudo se confunden con fallas en el interruptor.

Prueba de intercambio – Reemplace el interruptor defectuoso por una unidad en buen estado del mismo modelo. Si la falla persiste después del interruptor, este está defectuoso.

3. Medidas preventivas y directrices de selección (desde la causa raíz hasta la especificación)

3.2 Elija el sellado adecuado (grado IP)

• Ambiente interior limpio – La protección IP40 (protección contra el polvo) es suficiente.
• Ambiente industrial polvoriento – Se recomienda IP60 o superior; tipos totalmente sellados.
• Ambiente exterior o húmedo – Requiere como mínimo protección IP67 y contactos chapados en oro para evitar fallos provocados por la humedad.

• Siga estrictamente el perfil de soldadura recomendado (por ejemplo, 260 ±5 °C durante <5 segundos para soldadura por ola).
• Evite los fundentes solubles en agua; son altamente corrosivos para los componentes internos del interruptor.
• No aplique tensión mecánica al interruptor durante al menos 1 minuto después de soldarlo para permitir que la carcasa se enfríe y se vuelva a solidificar.

Para cargas inductivas (relés, solenoides, motores pequeños), utilice siempre un relé o contactor intermedio. Permita que el microinterruptor controle únicamente la bobina de baja corriente; esto prolonga considerablemente la vida útil eléctrica del interruptor.

Si la conmutación directa de una carga inductiva de alta corriente es inevitable, elija un interruptor con capacidad para corriente continua y con supresión de arco incorporada (por ejemplo, extinción magnética).

4. Preguntas frecuentes complementarias (palabras clave de cola larga de alto valor)

Estos breves pares de preguntas y respuestas son excelentes para los fragmentos destacados de Google y la búsqueda por voz.

P1: ¿Puedo lavar un interruptor táctil?
A: La mayoría de los interruptores táctiles estándar no son lavables. Los líquidos de limpieza pueden penetrar en la carcasa, disolver los lubricantes o corroer los contactos. Para una limpieza ligera, utilice alcohol isopropílico con un hisopo de algodón únicamente en los terminales y deje que se seque por completo. Los interruptores totalmente sellados (p. ej., IP67) pueden limpiarse localmente, pero siempre verifique la compatibilidad del disolvente con el material de sellado.

P2: ¿Por qué falla un contacto normalmente cerrado (NC) incluso cuando el interruptor nunca se acciona?
A: Los contactos normalmente cerrados (NC) permanecen cerrados permanentemente. En atmósferas corrosivas, puede formarse lentamente una película aislante sobre el contacto fijo. La única solución fiable es utilizar contactos chapados en oro.

P3: ¿Cuál es la diferencia entre la vida útil mecánica y la vida útil eléctrica?
A: La vida útil mecánica es el número de ciclos que un interruptor puede realizar sin carga, a menudo millones. La vida útil eléctrica es el número de ciclos bajo carga nominal; siempre es mucho menor porque los contactos se desgastan debido a la formación de arcos eléctricos y la transferencia de material.

P4: ¿Por qué fallan los conmutadores con mayor frecuencia bajo cargas muy bajas?
A: Con cargas elevadas, el pequeño arco eléctrico que se produce al conectar y desconectar los contactos elimina la contaminación orgánica, lo que se conoce como un efecto de "autolimpieza". Por debajo de la carga mínima aplicable, la energía es insuficiente para limpiar los contactos, por lo que se acumulan óxido y contaminación, lo que provoca una falla prematura por circuito abierto.

P5: ¿Qué debo hacer si los interruptores han estado almacenados durante mucho tiempo y muestran una resistencia elevada?
A: Los terminales pueden oxidarse durante el almacenamiento. Recomendamos usar los interruptores dentro de los 6 meses posteriores a la entrega. Condiciones de almacenamiento: temperatura y humedad normales, sin luz solar directa, sin gases corrosivos. Los interruptores sin usar, una vez abierto el embalaje original, deben volver a sellarse en bolsas antiestáticas.

5. Conclusión y Llamada a la Acción

La mayoría de los problemas relacionados con la mala conductividad, la conexión inestable y la falla de contacto se pueden atribuir a: material de contacto, sellado, proceso de soldadura o adaptación de carga .

Al comprender estas causas fundamentales y aplicar una selección y manipulación adecuadas, puede reducir significativamente la tasa de fallos en el campo de sus productos finales.

Si se enfrenta a un problema específico relacionado con interruptores en su diseño o producción, o si necesita ayuda para seleccionar el interruptor táctil, micro o autoblocante adecuado para su aplicación,

Por favor, póngase en contacto con nuestro equipo de soporte técnico. Ofrecemos muestras gratuitas y selección específica de la aplicación consejo para ayudarte a mejorar la fiabilidad de tu producto desde cero.
