¿Qué significan la corriente y el voltaje nominales para un interruptor? ¿Se puede utilizar con cargas más elevadas?

Si está diseñando un electrodoméstico o un dispositivo electrónico, probablemente haya visto especificaciones como 5A 125V CA o 3A 250V CA en la hoja de datos de un interruptor.

Pero, ¿qué significan realmente estas cifras? Y lo que es más importante: ¿Se puede utilizar un interruptor con una carga superior a su capacidad nominal?

En este artículo, explicaremos los conceptos básicos de las especificaciones eléctricas de los interruptores y por qué excederlas nunca es una buena idea.

1. ¿Qué es la corriente nominal?

La corriente nominal (generalmente en amperios, A) es la corriente continua máxima que un interruptor puede transmitir e interrumpir de forma segura bajo condiciones específicas.

• Si la corriente real supera la corriente nominal, los contactos internos pueden sobrecalentarse, producir arcos eléctricos excesivos o incluso soldarse entre sí.
• Valores nominales comunes para nuestros interruptores: 0,5 A, 1 A, 3 A, 5 A, 10 A, 16 A, etc.

2. ¿Qué es la tensión nominal?

La tensión nominal (en voltios, V) es la voltaje máximo El interruptor puede soportar la apertura de sus contactos y se interrumpe de forma segura al abrirse.

• Las clasificaciones de CA y CC son diferentes. Un interruptor con una clasificación de 250 V CA puede tener una clasificación de CC mucho menor (por ejemplo, 36 V CC o 48 V CC) porque los arcos de CC son más difíciles de extinguir.
• Utilizar un interruptor por encima de su tensión nominal puede provocar arcos eléctricos, soldadura por contacto o incluso incendios.

3. ¿Puedo usar un interruptor con una carga (corriente o voltaje) superior a la nominal?

No. Nunca exceda simultáneamente los valores nominales de corriente y voltaje.

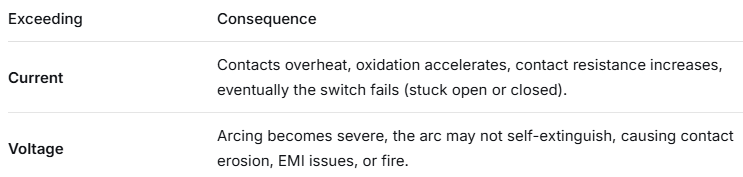

Incluso sobrepasar un solo parámetro es arriesgado. He aquí por qué:

Ejemplo del mundo real : Un interruptor con una capacidad nominal de 3 A y 250 V CA no se puede utilizar con una carga de 10 A y 250 V CA, ya que los contactos se quemarán rápidamente.

Tampoco se puede utilizar con corriente alterna de 5 A y 125 V, ya que la corriente sigue siendo superior a 3 A.

4. ¿Qué ocurre si se utiliza un interruptor con un voltaje menor pero una corriente mayor?

Todavía no está permitido .

La corriente nominal es un límite absoluto, independientemente del voltaje. Incluso si se reduce el voltaje, la misma corriente generará el mismo calor en la resistencia de contacto.
Ejemplo: Un interruptor con una capacidad nominal de 1 A y 250 V CA no puede soportar 2 A y 12 V CC. La resistencia de contacto y el calor generado serán los mismos.

5. ¿Existe alguna directriz sobre la “reducción”?

Para aplicaciones críticas para la fiabilidad (médico, automotriz, control industrial), los ingenieros a menudo utilizan un margen de seguridad – aplicar un interruptor a no más del 70-80% de su corriente y tensión nominales.

Ejemplo: Si su carga es de 2 A y 125 V CA, elija un interruptor con una capacidad nominal de al menos 3 A y 125 V CA o superior.

La reducción de la capacidad de carga prolonga la vida útil del interruptor y reduce el riesgo de fallos.

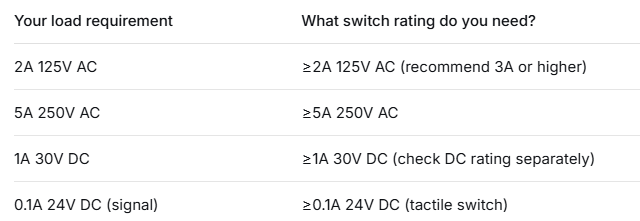

6. Resumen – Lista de verificación rápida

Regla de oro: Utilice siempre un interruptor con clasificación igual o superior a la carga máxima que pretende conmutar. Nunca asuma que un conmutador puede manejar más solo porque “parece similar”.
